Кастомный спойлер для BMW M440i Coupé G22

Кастомный спойлер для BMW M440i Coupé G22

Когда купить невозможно — создаём сами

В BGT WORKSHOP приехал BMW M440i Coupé в кузове G22 (БМВ М440i G22). Задача на первый взгляд стандартная — установить карбоновые элементы кузова и сделать внешность купе ещё выразительнее.

Но у владельца было отдельное пожелание: карбоновый спойлер определённой формы.

Казалось бы, BMW G22 — популярная платформа, вариантов тюнинга для которой огромное количество. Остаётся выбрать подходящую деталь, заказать и установить.

Начали искать.

Проверили доступные варианты оригинального дооснащения, каталоги производителей тюнинга и предложения китайского рынка.

Нужного спойлера — нет.

Ни оригинального.

Ни среди доступных aftermarket-решений.

Ни в Китае.

А владелец хочет именно такой спойлер.

Значит, остаётся другой вариант:

изготовить его с нуля.

Именно так обычная установка карбонового обвеса на BMW M440i G22 превратилась в проект по созданию индивидуальной кузовной детали.

Спойлера нет? Для нас это не конец проекта

В тюнинге часто приходится выбирать из того, что уже существует на рынке.

Производитель предлагает несколько вариантов:

• небольшой lip-спойлер;
• M Performance-стилистику;
• увеличенный спойлер;
• различные карбоновые накладки.

Но что делать, если ни одна готовая деталь не соответствует задумке владельца?

Можно отказаться от идеи.

Можно установить наиболее похожий вариант.

А можно создать нужную деталь самостоятельно.

Мы выбрали третий путь.

Для BMW M440i G22 решили разработать спойлер индивидуально — непосредственно под геометрию автомобиля и пожелания владельца.

Почему нельзя взять спойлер от другой BMW

На фотографиях крышки багажника разных BMW могут выглядеть похожими.

В реальности геометрия отличается.

Имеют значение:

• радиус крышки багажника;
• продольный изгиб;
• поперечная кривизна;
• ширина;
• форма задней кромки;
• расположение технологических элементов;
• сопряжение с задними крыльями.

Даже небольшое отличие приводит к тому, что чужая деталь:

• не прилегает по краям;
• образует зазор;
• находится под напряжением;
• визуально стоит криво;
• требует чрезмерного количества клеевого материала.

Для автомобиля такого уровня это неприемлемо.

Поэтому спойлер должен изначально создаваться под конкретную геометрию BMW G22.

Начинаем с дизайна

Первый этап изготовления — не карбон и не формовка.

Сначала необходимо понять, каким именно должен быть спойлер.

BMW M440i G22 уже имеет достаточно сложную и агрессивную архитектуру кузова. Слишком массивная деталь может нарушить пропорции автомобиля.

Слишком маленькая — просто потеряется.

Поэтому при разработке учитываем:

• форму крышки багажника;
• линию задних крыльев;
• геометрию фонарей;
• угол заднего стекла;
• форму бампера;
• остальные карбоновые элементы;
• общий стиль автомобиля.

Спойлер должен выглядеть так, будто изначально проектировался вместе с кузовом.

Индивидуальный дизайн вместо универсального решения

В данном проекте задача заключается не просто в изготовлении детали, которая физически встанет на автомобиль.

Нам необходимо получить правильное сочетание:

геометрия + пропорции + посадка + карбон + дизайн.

Особое внимание уделяем профилю спойлера.

Смотрим на автомобиль:

• строго сзади;
• сбоку;
• под углом 45 градусов;
• сверху;
• на уровне крышки багажника.

В каждом ракурсе элемент должен продолжать линии кузова, а не выглядеть отдельной случайной накладкой.

Почему BMW M440i G22 подходит такой тюнинг

M440i — одна из тех моделей, где карбон воспринимается абсолютно органично.

Купе уже имеет:

• спортивные пропорции;
• длинный капот;
• низкую линию крыши;
• широкую заднюю часть;
• динамичный силуэт.

Карбоновые элементы позволяют сделать этот характер ещё выразительнее.

Но здесь легко перейти грань.

Наша задача — не установить максимальное количество деталей, а собрать цельный образ.

Поэтому кастомный спойлер должен сочетаться со всем остальным карбоновым пакетом.

Снимаем точную геометрию автомобиля

Когда концепция определена, начинается техническая часть проекта.

Необходимо максимально точно перенести геометрию крышки багажника.

От этого зависит будущая посадка детали.

Учитываются:

• ширина;
• изгиб поверхности;
• положение кромок;
• радиусы;
• переходы;
• симметрия.

Ошибка даже в несколько миллиметров может стать заметной после установки.

Особенно на краях спойлера.

Если геометрия основания неправильная, готовая деталь будет либо иметь зазор, либо находиться в постоянном напряжении.

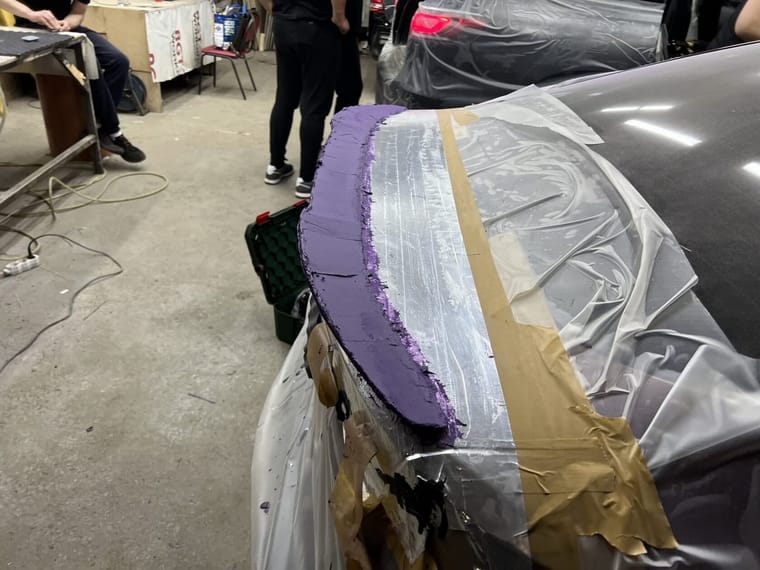

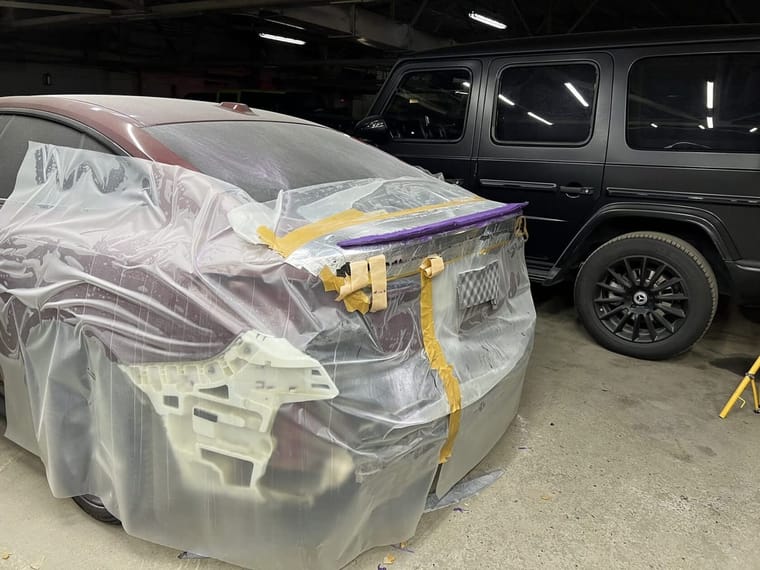

Прототипирование

Изготавливать финальную карбоновую деталь сразу — неправильный подход.

Сначала необходимо проверить форму.

Поэтому проект проходит через этап прототипа.

Он позволяет оценить будущий спойлер непосредственно на автомобиле.

Проверяем:

• ширину;
• высоту;
• вылет;
• угол;
• форму центральной части;
• геометрию краёв;
• сопряжение с крышкой багажника.

И самое главное — смотрим, как деталь воспринимается на самом BMW M440i.

Форма может меняться уже на автомобиле

То, что хорошо выглядит отдельно или на компьютерной модели, не всегда идеально смотрится на реальном автомобиле.

Поэтому примерка прототипа — обязательная часть индивидуального изготовления.

На этом этапе можно скорректировать:

• высоту;
• угол подъёма;
• длину;
• выступ;
• форму боковых частей;
• остроту кромки.

Это намного правильнее, чем изготовить дорогостоящую финальную деталь, а затем пытаться переделывать уже готовый карбон.

Проверяем симметрию

Кастомная кузовная деталь должна быть абсолютно симметричной.

Особенно спойлер.

На задней части автомобиля любая разница между правой и левой стороной хорошо заметна относительно:

• крышки багажника;
• фонарей;
• эмблемы BMW;
• заднего стекла.

Поэтому геометрия постоянно контролируется на каждом этапе.

Изготовление мастер-модели

После того как форма окончательно определена, создаётся мастер-модель будущего спойлера.

Именно она задаёт:

• внешний профиль;
• поверхность;
• радиусы;
• грани;
• посадочную часть.

Качество мастер-модели напрямую влияет на качество финальной детали.

Если на ней останутся:

• волны;
• неровности;
• неправильные радиусы;
• дефекты поверхности,

они перейдут дальше по технологической цепочке.

Поэтому мастер-модель доводится до максимально точной геометрии.

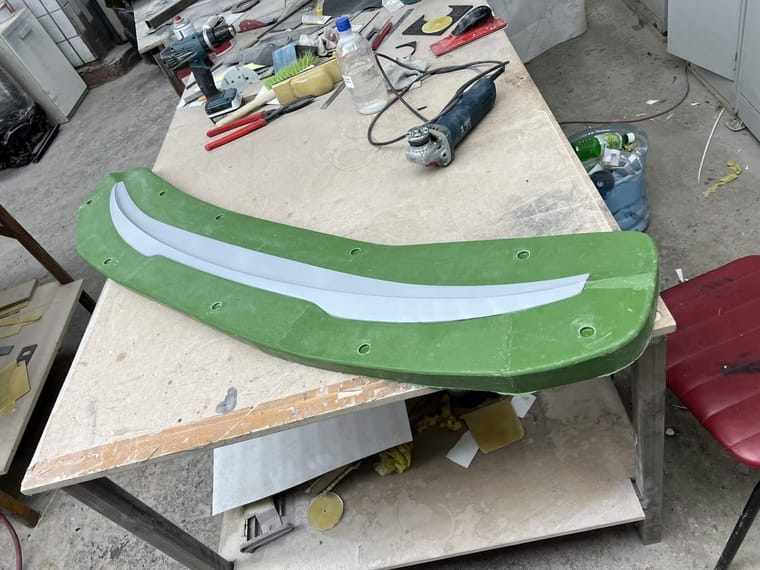

Создание матрицы

Следующий этап — изготовление формы, в которой будет формироваться финальная деталь.

Матрица должна максимально точно повторять мастер-модель.

Особенно важны:

• гладкость рабочей поверхности;
• отсутствие деформаций;
• стабильная геометрия;
• правильные технологические края.

Фактически именно здесь создаётся инструмент, позволяющий получить карбоновый спойлер нужной формы.

Почему карбон

Для такого проекта углеволокно выбрано не только ради характерного рисунка.

Качественная карбоновая деталь сочетает:

• небольшую массу;
• высокую жёсткость;
• прочность;
• эффектный внешний вид.

Но для внешнего тюнинга особенно важна визуальная составляющая.

Настоящий карбон невозможно полноценно заменить имитацией.

Глубина структуры углеволокна под прозрачным лаком создаёт тот самый эффект, ради которого карбон используют на спортивных и премиальных автомобилях.

Рисунок карбона имеет значение

Одна из деталей, которая отличает качественную работу, — направление волокон.

Карбон нельзя укладывать случайно.

Необходимо учитывать:

• направление рисунка;
• симметрию;
• центральную ось детали;
• сопряжение правой и левой стороны.

На симметричном спойлере особенно важно, чтобы рисунок выглядел аккуратно и логично.

Если направление волокон на одной стороне отличается от другой, это сразу снижает визуальное качество детали.

Формирование карбоновой детали

После подготовки матрицы начинается изготовление самого спойлера.

В зависимости от выбранной технологии формируются необходимые слои материала и связующего.

Главная задача — получить:

• правильную геометрию;
• равномерную структуру;
• достаточную жёсткость;
• минимальное количество внутренних дефектов;
• качественную внешнюю поверхность.

Особое внимание уделяется краям и сложным изгибам.

Именно там материал должен правильно повторить форму без пустот и деформаций.

Почему нельзя просто обклеить пластик карбоном

Такой способ существует, но это уже другой продукт.

Карбоновая ламинация пластиковой основы позволяет получить внешний вид углеволокна, но сама базовая деталь остаётся пластиковой.

В нашем случае интереснее полноценное индивидуальное изготовление элемента с необходимой геометрией.

Мы не адаптируем существующий спойлер.

Мы создаём спойлер, которого до этого для этого проекта не существовало.

Финальная обработка

После формирования деталь извлекается из матрицы и проходит дальнейшую обработку.

Необходимо:

• удалить технологические края;
• выполнить точную подрезку;
• обработать торцы;
• проверить геометрию;
• подготовить поверхность.

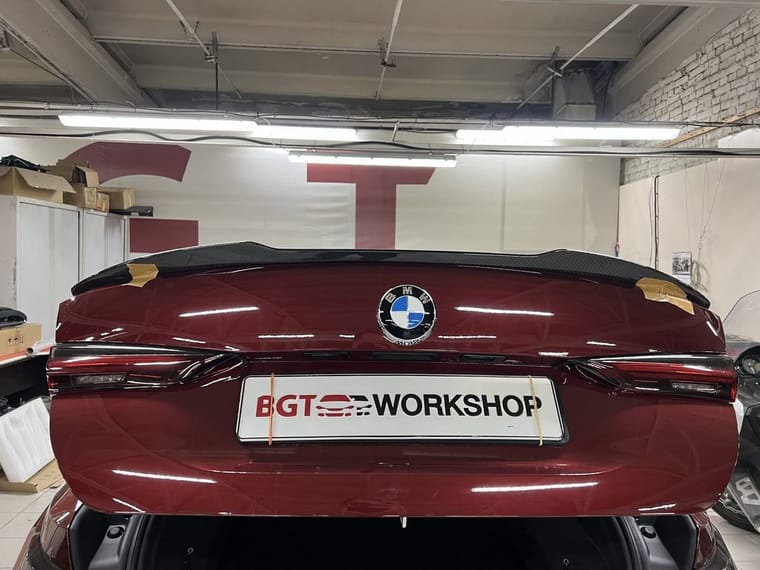

После этого проводится очередная примерка на автомобиль.

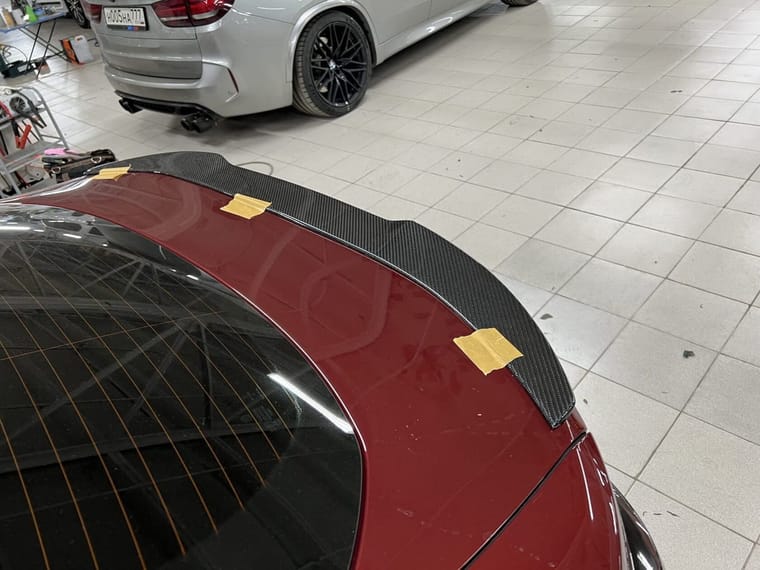

Примерка перед финишным покрытием

До окончательной отделки спойлер обязательно устанавливается на BMW.

Проверяем:

• прилегание;
• симметрию;
• положение;
• зазоры;
• края;
• визуальное сочетание с кузовом.

Деталь должна повторять поверхность крышки багажника максимально точно.

Не должно быть ситуации, когда центральная часть прилегает, а края находятся в воздухе.

Подгонка

Если после изготовления требуется минимальная коррекция, она выполняется именно на этом этапе.

Подгоняются:

• края;
• посадочная поверхность;
• технологические зоны;
• места фиксации.

Наша задача — добиться такого результата, чтобы при установке спойлер естественно занимал своё положение.

Защитное покрытие карбона

Карбоновая поверхность нуждается в качественной финишной защите.

Используется прозрачное покрытие, которое:

• подчёркивает глубину структуры;
• защищает материал;
• формирует ровную поверхность;
• обеспечивает необходимый визуальный эффект.

Особое значение имеет защита от ультрафиолета.

Без неё смола со временем может менять внешний вид.

Глянцевый или матовый карбон

Финиш можно подобрать под общую концепцию автомобиля.

Возможны:

• глянцевое исполнение;
• матовое исполнение.

Глянцевый карбон сильнее подчёркивает глубину плетения.

Матовый выглядит более сдержанно и технически.

Выбор зависит от остальных элементов BMW M440i.

Главное — чтобы весь комплект воспринимался единым.

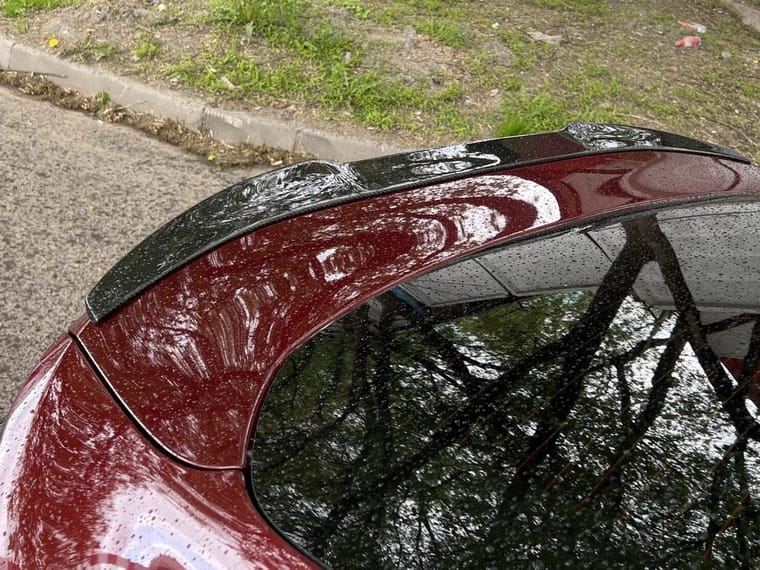

Установка кастомного спойлера

Когда деталь полностью готова, начинается финальный монтаж.

Перед установкой:

• очищаем крышку багажника;
• обезжириваем поверхность;
• определяем точное положение;
• проверяем симметрию;
• выполняем контрольную примерку.

Только после этого спойлер фиксируется.

Способ крепления выбирается исходя из конструкции детали и необходимых нагрузок.

Почему посадка особенно важна

Даже очень красивый карбоновый спойлер будет выглядеть дешёво, если он плохо прилегает к кузову.

Типичные проблемы готовых недорогих деталей:

• зазор по краям;
• разная высота справа и слева;
• волнистая посадочная поверхность;
• необходимость сильно притягивать элемент;
• несовпадение с линией крышки багажника.

При индивидуальном изготовлении мы можем контролировать геометрию ещё на стадии проектирования.

Именно в этом одно из главных преимуществ кастома.

Спойлер должен выглядеть заводским

Для нас хороший результат — когда человек, не знакомый с конкретной комплектацией BMW, смотрит на автомобиль и воспринимает деталь как естественную часть дизайна.

Она не должна создавать впечатление:

«Сюда просто приклеили карбоновый элемент».

Правильнее, когда возникает другое ощущение:

«Так и должно было быть с завода».

Именно поэтому столько внимания уделяется форме и пропорциям.

Карбоновый комплект BMW M440i

Кастомный спойлер становится частью общего проекта по установке карбоновых элементов.

При подборе всего комплекта важно соблюдать единую стилистику.

Учитываются:

• тип плетения;
• оттенок карбона;
• глянец или мат;
• форма элементов;
• степень агрессивности дизайна.

Если каждая деталь существует сама по себе, автомобиль начинает выглядеть перегруженным.

Если элементы работают вместе — получается цельный образ.

Почему готовая деталь обычно дешевле кастомной

Серийный производитель один раз создаёт:

• модель;
• мастер-форму;
• матрицу.

А затем выпускает десятки или сотни одинаковых деталей.

Стоимость разработки распределяется между всеми экземплярами.

В индивидуальном проекте весь этот процесс выполняется ради одной конкретной задачи.

Поэтому кастом включает не только сам материал, но и:

• разработку;
• моделирование;
• прототипирование;
• примерки;
• мастер-модель;
• изготовление матрицы;
• производство финальной детали;
• ручную подгонку;
• финишную обработку.

Это совершенно другой уровень работы.

Главное преимущество индивидуального изготовления

Владелец не выбирает из трёх предложенных вариантов.

Мы создаём тот вариант, который нужен именно ему.

Можно определить:

• размер;
• форму;
• высоту;
• вылет;
• угол;
• характер боковых частей;
• степень агрессивности.

В результате появляется деталь, которой нет в обычном каталоге.

Когда кастом действительно оправдан

Изготовление детали с нуля имеет смысл, когда:

• нужного элемента нет в продаже;
• существующие варианты не подходят по дизайну;
• нужна уникальная форма;
• требуется точная интеграция с другими элементами;
• владелец строит индивидуальный проект.

BMW M440i G22 в данном случае подходит сразу под несколько пунктов.

Готового решения, которое соответствовало задумке, мы просто не нашли.

Поэтому создавать своё было логичным продолжением проекта.

Почему нельзя торопиться

Индивидуальное изготовление — не установка готовой детали из коробки.

Здесь нельзя сегодня придумать форму, а завтра получить финальный карбоновый элемент.

Каждый этап влияет на следующий:

идея → геометрия → прототип → примерка → корректировка → мастер-модель → матрица → карбон → обработка → примерка → финиш → установка.

Если пропустить один из этапов, ошибка проявится уже в готовой детали.

Поэтому такой проект требует времени.

Уникальность проекта

Самое интересное в этом BMW M440i — именно отсутствие готового решения.

Если бы нужный спойлер существовал, задача свелась бы к заказу и установке.

Но здесь мы фактически разрабатываем новый элемент кузовного тюнинга.

Это уже не просто дооснащение автомобиля.

Это индивидуальное производство детали под конкретный BMW.

Что получает владелец

В результате владелец получает не компромисс из доступного каталога, а именно тот элемент, который хотел видеть на автомобиле.

При правильном изготовлении кастомный спойлер:

• точно повторяет геометрию крышки багажника;
• соответствует пропорциям G22;
• сочетается с остальным карбоновым пакетом;
• имеет аккуратную посадку;
• выглядит органично;
• делает автомобиль индивидуальным.

И главное — такого решения нельзя просто заказать по артикулу.

Можно ли повторить такой проект

Да.

После разработки технологии индивидуальное изготовление карбоновых элементов возможно и для других автомобилей.

Это могут быть:

• спойлеры;
• накладки;
• аэродинамические элементы;
• декоративные детали;
• элементы обвеса.

Каждый проект начинается с оценки технической возможности и будущей геометрии.

Часто задаваемые вопросы

Что сделали с BMW M440i G22?

Автомобиль приехал на установку карбоновых элементов. Для проекта понадобился спойлер, подходящего готового варианта которого не оказалось, поэтому было принято решение изготовить его индивидуально.

Почему нельзя было купить готовый спойлер?

Подходящего по задумке владельца варианта не нашли ни среди оригинальных деталей, ни среди доступных aftermarket-предложений.

Можно ли поставить спойлер от другой BMW?

Даже визуально похожие крышки багажника могут иметь другую геометрию. В таком случае нормальной посадки добиться не получится.

Как создаётся спойлер с нуля?

Сначала определяется дизайн и снимается геометрия, затем создаётся прототип, выполняются примерки, изготавливаются мастер-модель и матрица, после чего производится финальная деталь.

Зачем делать прототип?

Он позволяет увидеть реальную форму непосредственно на автомобиле и внести изменения до изготовления финального элемента.

Почему нельзя сразу сделать спойлер из карбона?

Если форма окажется неудачной, переделывать готовую карбоновую деталь значительно сложнее и дороже.

Можно ли выбрать форму?

Да. Именно возможность определить форму и пропорции является одним из преимуществ индивидуального изготовления.

Можно сделать матовый карбон?

Да. Финишное исполнение можно подобрать под общую концепцию автомобиля.

Почему важен рисунок карбона?

На качественной детали направление плетения должно быть визуально ровным и симметричным.

Можно ли изготовить карбоновый элемент для другого автомобиля?

Да, если конструкция позволяет создать необходимую геометрию и безопасно установить деталь.

Это настоящий карбон или плёнка?

В данном проекте речь идёт об изготовлении полноценного кастомного элемента, а не об имитации карбона плёнкой.

Сколько занимает изготовление?

Срок зависит от сложности формы, количества прототипов, технологии производства и объёма ручной подгонки.

Можно ли сделать только один экземпляр?

Да. Именно индивидуальные единичные проекты являются одним из основных сценариев такого производства.

Где заказать изготовление кастомного карбонового спойлера?

Разработку, изготовление и установку индивидуальных карбоновых элементов можно выполнить в BGT WORKSHOP.

Результат

Этот проект начался как обычная установка карбоновых элементов на BMW M440i Coupé G22, но быстро стал значительно интереснее.

Владелец хотел спойлер.

Начали искать подходящий вариант — и выяснили, что нужного решения просто нет.

Не нашли его:

• среди оригинальных предложений;
• у производителей тюнинга;
• на китайском рынке.

Отказываться от идеи не стали.

Если нужной детали не существует — её можно создать.

Поэтому в BGT WORKSHOP запускаем полный цикл изготовления кастомного спойлера:

• разрабатываем дизайн;
• снимаем геометрию;
• создаём прототип;
• примеряем его на автомобиль;
• корректируем форму;
• изготавливаем мастер-модель;
• создаём матрицу;
• формируем карбоновую деталь;
• выполняем подгонку;
• наносим финишное покрытие;
• устанавливаем готовый спойлер на BMW.

В результате M440i получает элемент, который создавался непосредственно под этот автомобиль и пожелания его владельца.

Когда каталога недостаточно — начинается настоящий кастом

Тюнинг не обязательно должен состоять исключительно из готовых деталей.

Иногда самый интересный проект начинается именно в тот момент, когда поиск по каталогам заканчивается фразой:

«Такой детали нет».

Для BMW M440i Coupé G22 это стало не причиной отказаться от идеи, а отправной точкой.

Владелец хочет определённый спойлер.

Готового решения нет.

Значит, BGT WORKSHOP изготовит его с нуля.

От идеи и первой формы до готовой карбоновой детали, идеально интегрированной в дизайн автомобиля.

Так и появляется настоящий индивидуальный тюнинг.
