Jaguar XF: установка современных Bi-LED-модулей в штатную оптику

Jaguar XF: установка современных Bi-LED-модулей в штатную оптику

Штатный внешний вид сохранили, а качество света вывели на современный уровень

Jaguar XF приехал в технический центр BGT на модернизацию головной оптики.

Со временем заводской свет может перестать соответствовать реальным условиям эксплуатации. Недостаточная яркость, слабая освещенность обочины, нечеткая светотеневая граница и ограниченная дальность света особенно заметны ночью, в дождь и на неосвещенных дорогах.

Для решения этой задачи специалисты BGT установили современные Bi-LED-модули в штатные фары Jaguar XF. При этом оригинальный внешний вид оптики был сохранен, а качество ближнего и дальнего света стало значительно выше.

Какие работы выполнили

В рамках проекта специалисты BGT выполнили:

• диагностику штатной оптики;
• демонтаж передних фар;
• разборку корпусов;
• удаление устаревших световых модулей;
• подготовку посадочных мест;
• установку современных Bi-LED-модулей;
• настройку положения линз;
• подключение электрики;
• герметизацию фар;
• установку оптики на автомобиль;
• регулировку светового пучка;
• финальную проверку ближнего и дальнего света.

Главной задачей было повысить эффективность освещения и при этом сохранить штатную архитектуру фар Jaguar XF.

Почему штатного света может быть недостаточно

Даже если фары внешне находятся в хорошем состоянии, их реальная эффективность со временем может снижаться.

Основные причины:

• выгорание отражателей;
• снижение яркости штатных ламп;
• помутнение внутренних элементов;
• устаревшая конструкция оптики;
• недостаточная ширина светового пучка;
• слабое освещение обочины;
• неравномерное распределение света;
• потеря четкости светотеневой границы.

На дороге это проявляется в том, что водитель позже замечает препятствия, разметку, пешеходов и объекты у края проезжей части.

Современные Bi-LED-модули позволяют заметно улучшить ситуацию без замены фар целиком.

Что такое Bi-LED-модули

Bi-LED-модуль — это современный светодиодный оптический элемент, который формирует и ближний, и дальний свет.

В отличие от простых светодиодных ламп, модуль имеет собственную оптическую систему:

• светодиодный источник;
• отражатель;
• линзу;
• световую шторку;
• охлаждение;
• управляющую электронику.

Благодаря этому световой пучок получается более точным, ярким и контролируемым.

На ближнем свете формируется четкая светотеневая граница, а при включении дальнего шторка открывается и увеличивает дальность освещения.

Преимущества установки Bi-LED в Jaguar XF

После модернизации владелец получает сразу несколько заметных преимуществ.

Более яркий ближний свет

Дорога освещается равномернее, а водитель лучше видит полосу движения и пространство перед автомобилем.

Увеличенная ширина светового пучка

Современные модули лучше освещают обочину, повороты и прилегающие зоны.

Четкая светотеневая граница

Правильно настроенный Bi-LED формирует контролируемую границу света и не должен ослеплять встречных водителей.

Улучшенный дальний свет

При включении дальнего режима увеличивается освещенная зона и дальность видимости.

Современная цветовая температура

Свет становится более белым и визуально соответствует современной премиальной оптике.

Сохранение штатного дизайна

Фары остаются оригинальными внешне. Изменения находятся внутри корпуса и не нарушают стиль Jaguar XF.

Почему недостаточно установить светодиодные лампы

Установка LED-лампы в оптику, рассчитанную на другой источник света, не всегда дает правильный результат.

Возможные проблемы:

• рассеянный свет;
• неправильная светотеневая граница;
• ослепление встречных водителей;
• темные зоны на дороге;
• недостаточная дальность;
• ошибки электроники;
• перегрев;
• нестабильная работа.

Световой модуль проектируется как единая система, поэтому его оптика, линза и источник света работают согласованно.

Именно полноценная замена модулей дает прогнозируемый результат.

Диагностика штатных фар

Перед началом работ специалисты проверяют:

• яркость ближнего света;
• работу дальнего света;
• состояние линз;
• положение светового пучка;
• работу корректоров;
• состояние корпусов;
• герметичность;
• состояние стекол;
• работу блоков управления;
• наличие ошибок.

Диагностика помогает определить, ограничивается ли проблема самими модулями или дополнительно требуется восстановление других элементов фары.

Демонтаж и разборка оптики

Для установки Bi-LED-модулей фары снимаются с автомобиля.

Разборка выполняется аккуратно, поскольку необходимо сохранить:

• корпус;
• наружное стекло;
• внутренние декоративные элементы;
• заводские крепления;
• проводку;
• механизмы регулировки.

После вскрытия фары штатный модуль демонтируется, а посадочная зона подготавливается под новую оптику.

Особенно важно не повредить внутренний декор и не нарушить геометрию креплений.

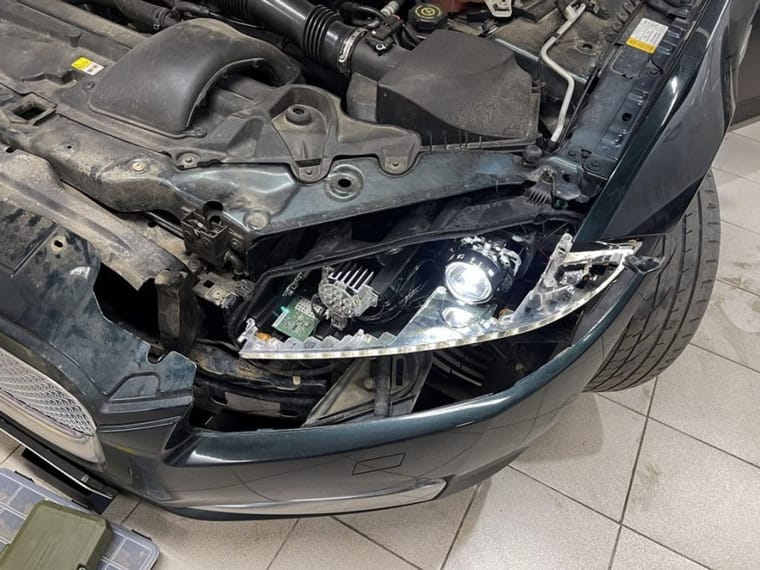

Установка новых модулей

Современные Bi-LED-модули устанавливаются с учетом конструкции штатной фары.

Во время монтажа специалисты контролируют:

• положение линзы;
• горизонт;
• глубину установки;
• симметрию левой и правой фары;
• положение светотеневой границы;
• совместимость с механизмом регулировки;
• надежность креплений;
• температурный режим.

Модуль должен быть установлен жестко и точно. Даже небольшое отклонение может повлиять на направление светового пучка.

Электрическое подключение

После установки выполняется подключение модулей к штатной электросистеме.

Важно сохранить корректную работу:

• ближнего света;
• дальнего света;
• световой шторки;
• корректора;
• блоков управления;
• штатной диагностики;
• электроники автомобиля.

При необходимости используются согласующие компоненты, чтобы исключить ошибки и нестабильную работу.

Подключение должно быть выполнено надежно и защищено от перегрева и влаги.

Герметизация фар

После завершения внутренних работ корпус фары собирается заново.

Качественная герметизация необходима, чтобы внутрь не попадали:

• влага;
• пыль;
• грязь;
• конденсат.

Если фара герметизирована неправильно, со временем стекло может начать запотевать, а внутренние элементы — окисляться.

Поэтому после сборки проверяются швы, корпус и вентиляционные каналы.

Регулировка света

Даже правильно установленный модуль требует точной настройки.

После монтажа фар на автомобиль специалисты регулируют:

• высоту светового пучка;
• горизонтальное положение;
• симметрию;
• положение светотеневой границы;
• работу ближнего света;
• работу дальнего света.

Регулировка выполняется на специальном оборудовании.

Слишком низко настроенные фары не дают достаточной дальности, а слишком высоко поднятый свет может мешать другим участникам движения.

Как изменился свет Jaguar XF

После установки современных Bi-LED-модулей свет стал:

• ярче;
• шире;
• равномернее;
• контрастнее;
• дальнобойнее;
• комфортнее для ночной езды.

Светотеневая граница стала четкой, обочина получила лучшее освещение, а дальний свет — увеличенную рабочую зону.

При этом внешний вид фар сохранился штатным, без установки посторонней оптики или изменения дизайна передней части автомобиля.

Безопасность и комфорт

Хороший свет — это не только визуальный тюнинг.

Качественная головная оптика помогает раньше заметить:

• пешехода;
• животное;
• препятствие;
• поворот;
• дорожный знак;
• повреждение покрытия;
• объект на обочине.

Особенно важна модернизация для владельцев, которые часто ездят ночью или по трассе.

Чем раньше водитель видит опасность, тем больше времени остается на реакцию.

Можно ли сохранить автокорректор

В большинстве проектов штатный корректор и механизмы регулировки сохраняются, если конструкция фары и выбранные модули позволяют это сделать.

Перед установкой специалисты оценивают совместимость компонентов.

Главная задача — не только улучшить свет, но и сохранить штатный функционал автомобиля.

Нужно ли полировать стекла фар

Если наружные стекла имеют помутнение, царапины или поврежденный защитный слой, даже новые модули не смогут раскрыть весь потенциал.

В таком случае дополнительно может потребоваться:

• шлифовка;
• полировка;
• восстановление прозрачности;
• нанесение защитного покрытия;
• оклейка полиуретановой пленкой.

Прозрачное стекло пропускает больше света и формирует более четкий пучок.

Защита фар после модернизации

После установки Bi-LED-модулей наружную поверхность фар рекомендуется защитить прозрачной полиуретановой пленкой.

Она помогает снизить риск появления:

• сколов;
• пескоструя;
• царапин;
• помутнения;
• повреждений от дорожного гравия.

Для автомобиля с обновленной оптикой такая защита особенно оправданна, поскольку сохраняет прозрачность стекол и эффективность света.

Почему модернизацию оптики стоит доверить специалистам

Работа с фарами требует знаний в нескольких областях одновременно:

• автоэлектрика;
• оптика;
• герметизация;
• механика;
• настройка света;
• диагностика.

Ошибки при установке могут привести к:

• неправильному световому пучку;
• ослеплению встречных водителей;
• запотеванию фар;
• ошибкам электроники;
• перегреву;
• нестабильной работе;
• повреждению корпуса.

В техническом центре BGT модернизация выполняется комплексно — от диагностики до финальной регулировки.

Результат выполненных работ

После установки современных Bi-LED-модулей штатная оптика Jaguar XF стала значительно эффективнее.

Ближний свет получил более четкую светотеневую границу, увеличенную ширину и равномерное распределение. Дальний свет стал ярче и лучше освещает дорогу на большем расстоянии.

Фары сохранили оригинальный внешний вид, штатные корпуса и заводской дизайн. После сборки была восстановлена герметичность, а световой пучок отрегулирован на специальном оборудовании.

В результате Jaguar XF получил современный свет без замены штатной оптики и без нарушения фирменной стилистики автомобиля.

Заключение

Установка современных Bi-LED-модулей в штатную оптику Jaguar XF позволила решить главную задачу — заметно улучшить качество ближнего и дальнего света, сохранив оригинальный внешний вид фар.

Такая модернизация повышает комфорт ночного вождения, улучшает видимость дороги и помогает раньше замечать потенциальные опасности.

Специалисты BGT установили новые модули, выполнили подключение, герметизацию и точную регулировку. В результате штатная оптика Jaguar XF получила характеристики, соответствующие современному уровню автомобильного освещения.
